Açıklama

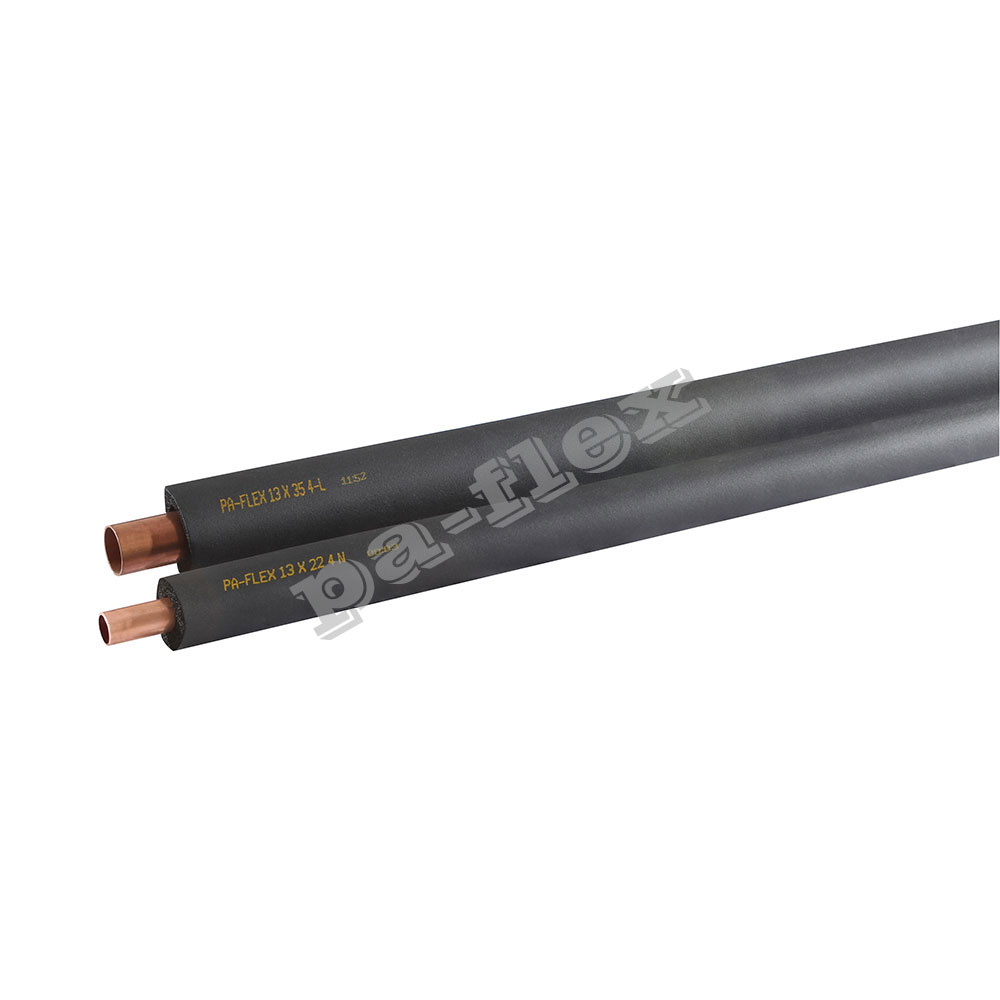

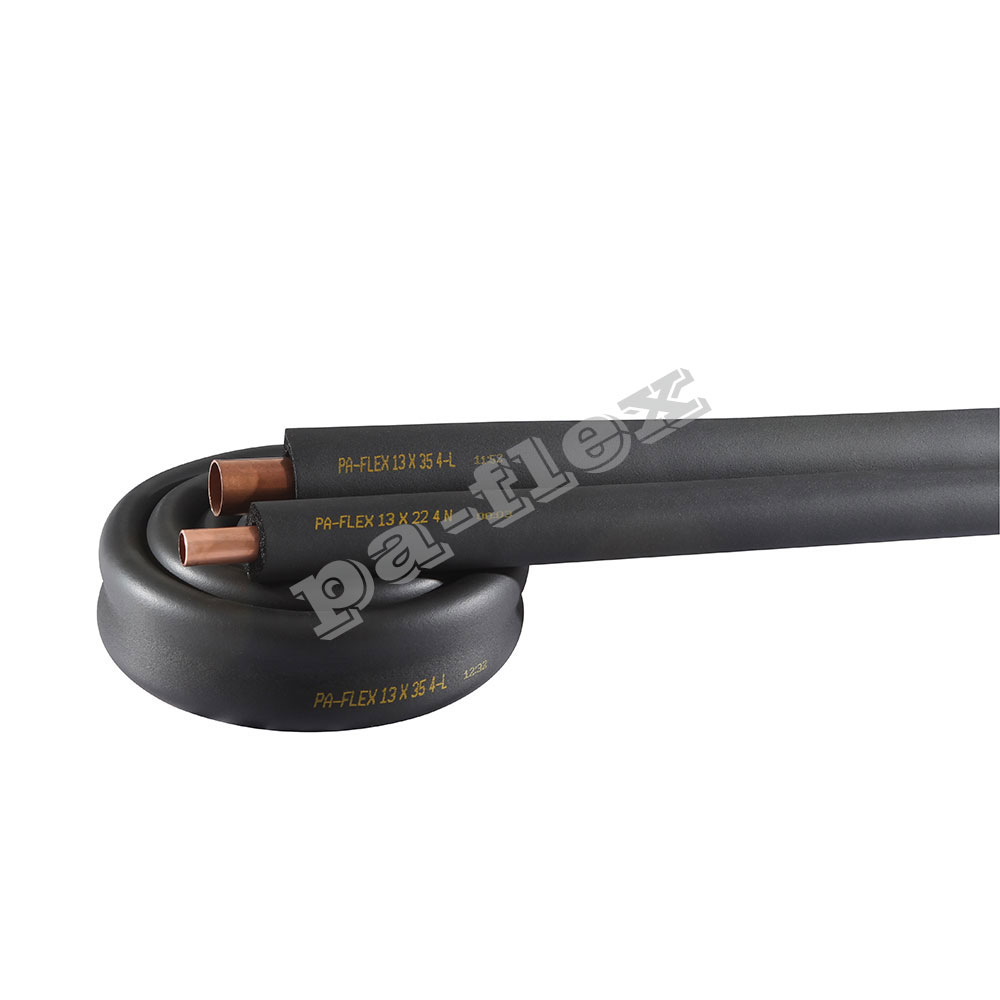

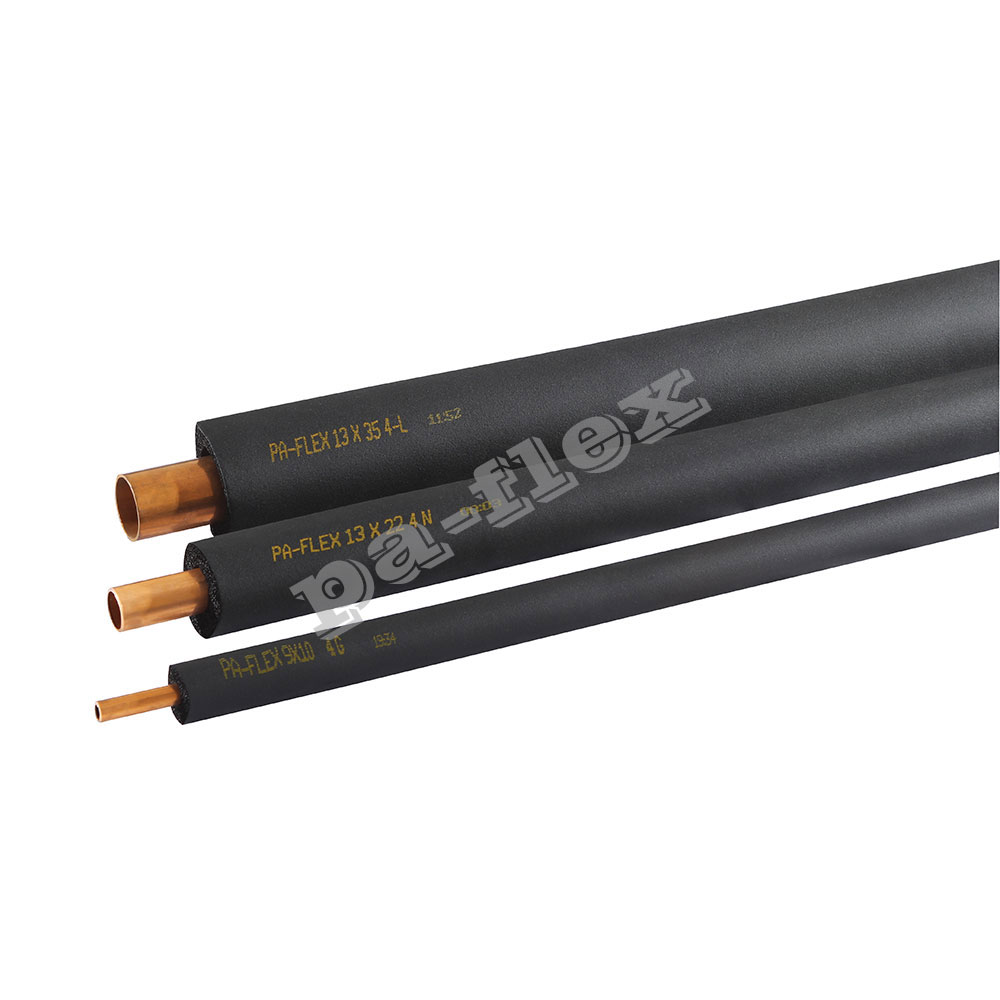

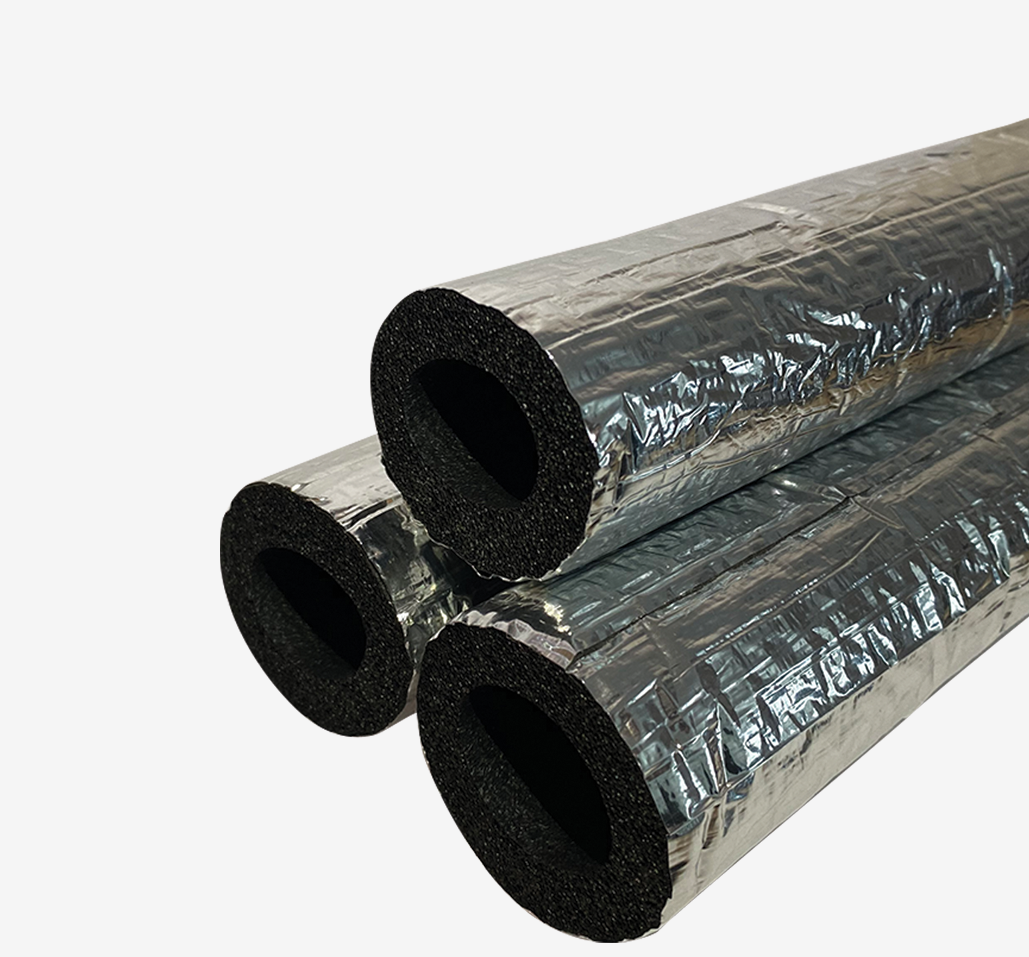

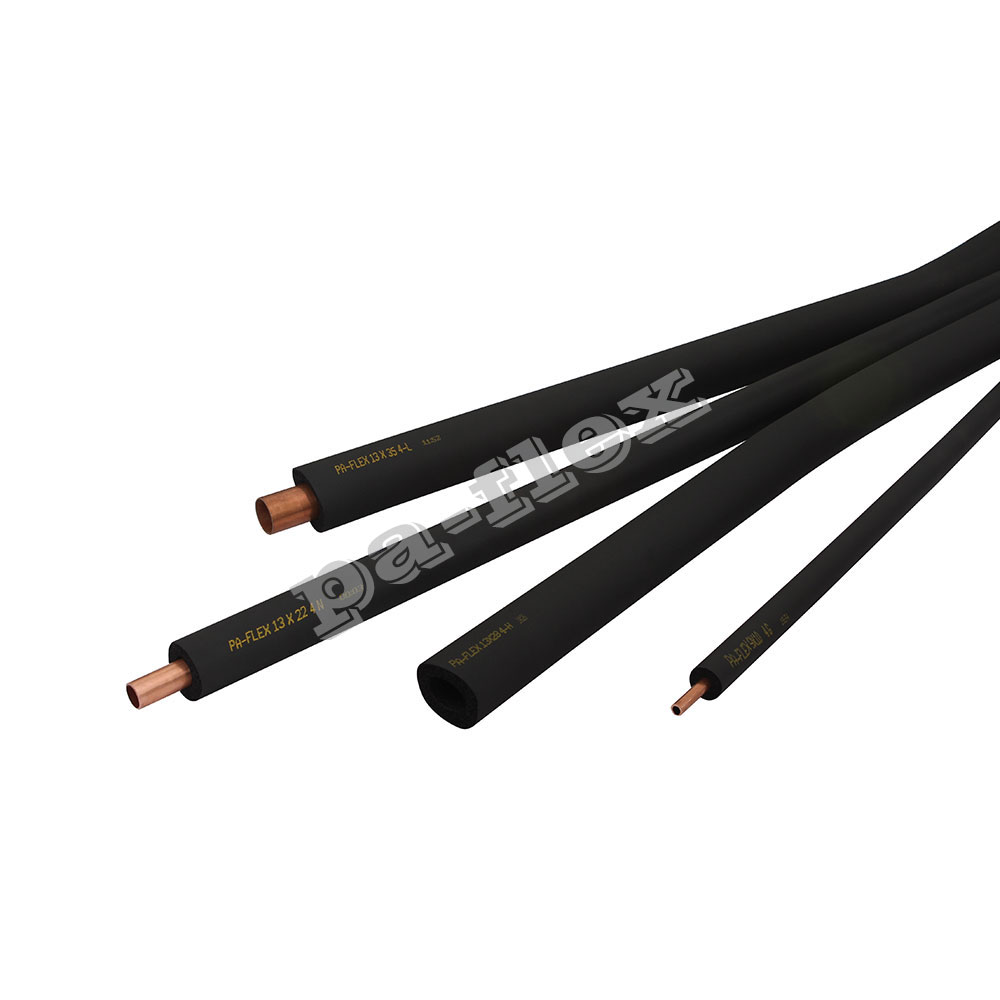

Bu borular, kapalı gözenekli elastomerik kauçuk köpüğünden üretilir ve ısı yalıtımı amacıyla boruların çevresine uygulanır. Yüksek termal direnç ve düşük ısı iletkenliği özellikleriyle enerji verimliliğini artırır. Yoğuşmayı önler ve korozyon riskini azaltır. Esnek yapısı sayesinde bükülme ve titreşimlerde bozulma yapmaz. Tipik kullanım alanları arasında HVAC sistemleri, sıcak su, soğuk su ve soğutma tesisatları bulunur. Çalışma sıcaklığı aralığı –40 °C ile +120 °C arasındadır. Yoğunluk ve ısı iletkenlik gibi teknik veriler üreticiden alınmalıdır.
BORU METRAJI
| BS | DN | METRIC |
|---|---|---|
| inch | Ø DN | mm |
| 1/4″ | – | 15 |
| 1/2″ | DN15 | 22 |
| 3/4″ | DN20 | 28 |
| 1″ | DN25 | 35 |
| 11/4″ | DN32 | 42 |
| 11/2″ | DN40 | 48 |
| 2″ | DN50 | 60 |
| 21/2″ | DN65 | 76 |
| 3″ | DN80 | 89 |
| 4″ | DN100 | 114 |
| 5″ | DN125 | 140 |
| 6″ | DN150 | 169 |
| 8″ | DN200 | 219 |
| 10″ | DN250 | 273 |
| BS | DN | METRIC |
|---|---|---|
| inch | Ø DN | mm |
| 12″ | DN300 | 323 |
| 14″ | DN350 | 398 |
| 16″ | DN400 | 406 |
| 18″ | DN450 | 467 |
| 20″ | DN500 | 508 |
| 24″ | DN600 | 610 |
| 28″ | DN700 | 761 |
| 32″ | DN800 | 813 |
| 36″ | DN900 | 914 |
| 40″ | DN1000 | 1016 |
| 44″ | DN1100 | 1116 |
| 48″ | DN1200 | 1219 |
| 52″ | DN1300 | 1331 |
| 56″ | DN1400 | 1422 |
LEVHA METRAJI (M²/M)
| Çelik Boru Çapı | Boru Et Kalınlığı | Yalıtım Kalınlığı | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | metric | mm | 6 mm | 9 mm | 13 mm | 19 mm | 25 mm | 32 mm | 40 mm | 50 mm | 60 mm |
| 4″ | 114 | 6 | 0.38 | 0.39 | 0.40 | 0.42 | 0.44 | 0.46 | 0.49 | 0.52 | 0.52 |
| 5″ | 140 | 8 | 0.46 | 0.47 | 0.48 | 0.5 | 0.52 | 0.54 | 0.57 | 0.6 | 0.6 |
| 6″ | 140 | 10 | 0.84 | 0.55 | 0.56 | 0.58 | 0.6 | 0.62 | 0.64 | 0.68 | 0.68 |
| 8″ | 219 | 12 | 0.71 | 0.72 | 0.73 | 0.75 | 0.77 | 0.79 | 0.82 | 0.85 | 0.85 |
| 10″ | 273 | 15 | 0.88 | 0.89 | 0.91 | 0.92 | 0.94 | 0.96 | 0.99 | 1.02 | 1.02 |
| 12″ | 323 | 18 | 1.04 | 1.05 | 1.06 | 1.08 | 1.1 | 1.12 | 1.15 | 1.18 | 1.18 |
| 14″ | 1 | 6 | 0.38 | 0.39 | 0.40 | 0.42 | 0.44 | 0.46 | 0.49 | 0.52 | 0.52 |
KUTU İÇİ METRAJLARI
| Metric | Bakır | Çelik | Et Kalınlığı / Kutu Miktarı | |||||
| mm | inch | inch | 6 mm | 9 mm | 13 mm | 19 mm | 25 mm | 32mm |
| 6 | 1/4″ | – | 502 | 360 | 214 | – | – | – |
| 8 | 5/16″ | – | 442 | 308 | 194 | – | – | – |
| 10 | 3/8″ | 1/8″ | 408 | 262 | 174 | 96 | – | – |
| 12 | 1/2″ | – | 372 | 236 | 164 | 92 | – | – |
| 15 | 5/8″ | 1/4″ | 270 | 196 | 138 | 80 | – | – |
| 18 | 3/4″ | 3/8″ | 226 | 170 | 120 | 74 | 52 | 30 |
| 22 | 7/8″ | 1/2″ | 186 | 138 | 100 | 66 | 44 | 32 |
| 25 | 1″ | – | 162 | 120 | 90 | 58 | 42 | – |
| 28 | 1 1/8″ | 3/4″ | 136 | 102 | 80 | 54 | 40 | 28 |
| 35 | 1 3/8″ | 1″ | 102 | 80 | 60 | 42 | 28 | 24 |
| 42 | 1 5/8″ | 1 1/4″ | 92 | 66 | 50 | 40 | 24 | 22 |
| 48 | – | 1 1/2″ | – | 52 | 42 | 32 | 20 | 18 |
| 54 | 2 1/8″ | – | – | 50 | 38 | 30 | 18 | 16 |
| 60 | 2 3/8″ | 2″ | – | 48 | 34 | 30 | 16 | 16 |
| 67 | 2 5/8″ | – | – | 46 | 34 | 22 | 16 | 16 |
| 76 | 3″ | 2 1/2″ | – | 42 | 32 | 24 | 14 | 16 |
| 80 | 3 1/8″ | – | – | 40 | 32 | 20 | 12 | – |
| 89 | 3 1/2″ | 3″ | – | 38 | 30 | 20 | 14 | 16 |
| 102 | – | 3 1/2″ | – | 36 | 24 | 18 | 14 | – |
| 108 | 4 1/4″ | – | – | 34 | 24 | 18 | 12 | – |
| 114 | 4 1/2″ | 4″ | – | 32 | 22 | 18 | 12 | 10 |
×
❮
![]()
❯
