HDT ATEX Serisi Duvar Tipi Ex-Proof Aksiyel Fanlar

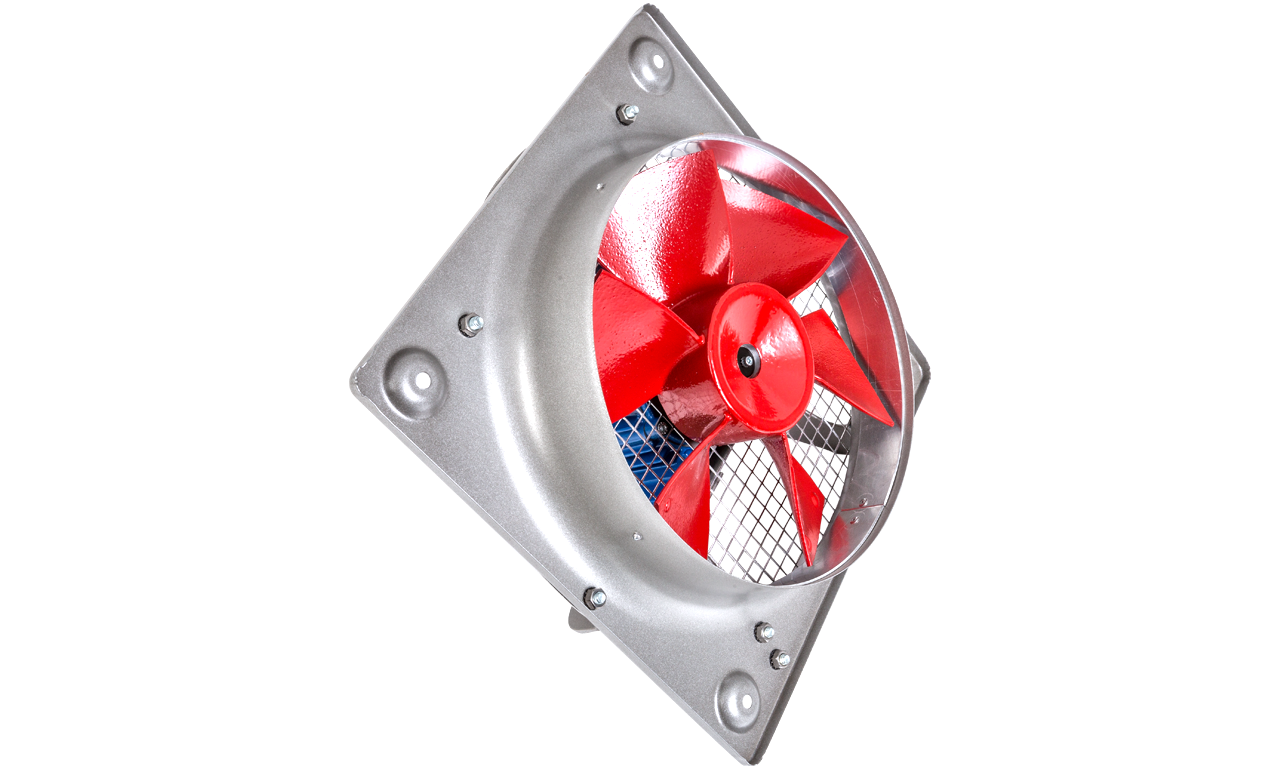

Duvar tipi, patlayıcı gaz ortamlarında kullanım için tasarlanmış ATEX sertifikalı aksiyel fanlar. Montaj plakası ve motor taşıyıcı gövdesi alüminyum sacdan üretilmiş olup; pervanesi tek parçalı alüminyum döküm ve airofil profil kanatlara sahiptir. Debi aralığı yaklaşık 2.240 – 13.700 m³/h, bağlantı çapları Ø315 – 560 mm arasında değişmektedir.
Açıklama
HDT ATEX
HDB / HDT serisi duvar tipi EX-PROOF aksiyal fanlar ATEX Yönergesine uygundur.
Montaj plakası galvanizli çelikten alüminyum halkalı ve motor tutucuları yüksek kaliteli galvanizli çeliktendir.
Gövdenin tamamı B-920 alüminyum boyanmıştır.

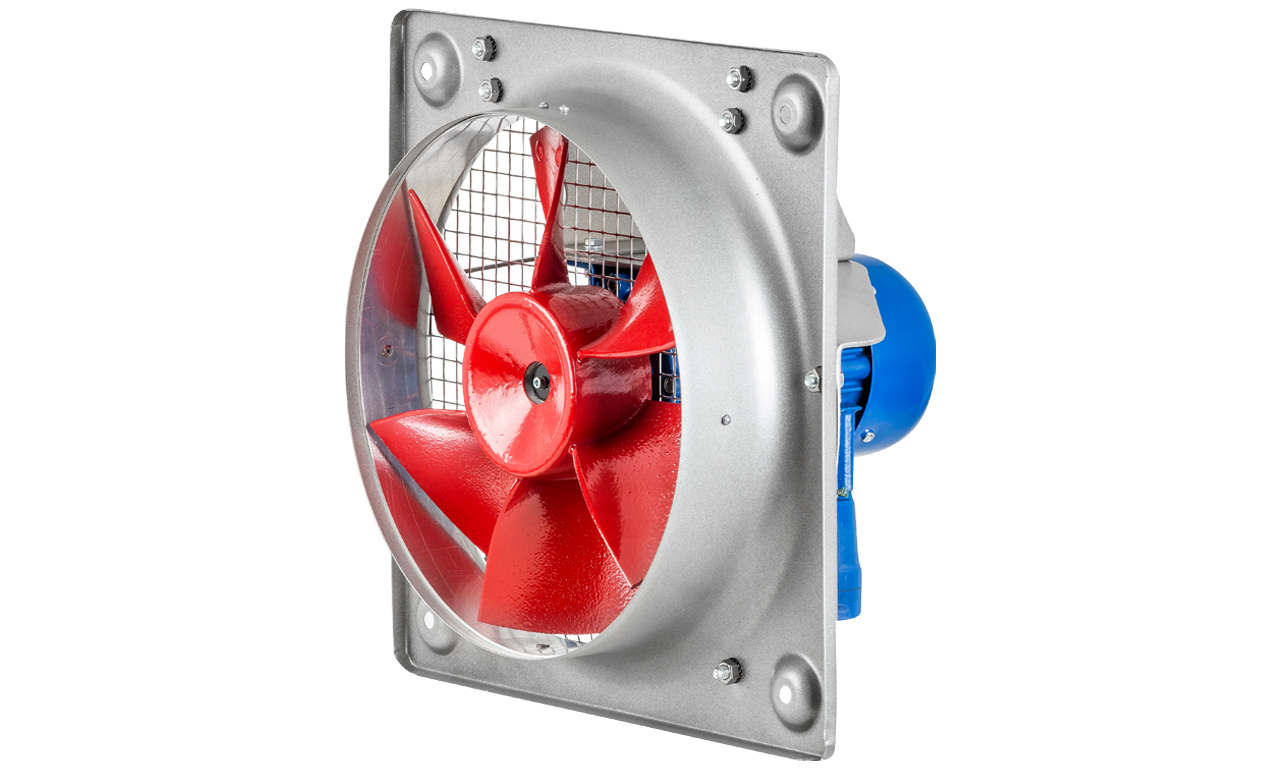

Kanatları airfoil profilli, kırmızı fırın boyalı rotor, tek parça alüminyum dökümdür.
Monofaze veya trifaze motorlar modele bağlı olarak 4, 6 veya 8 kutupludur.
Tüm modellerde hava giriş tarafı standart koruyucu patlatılmış metal kafeslidir.

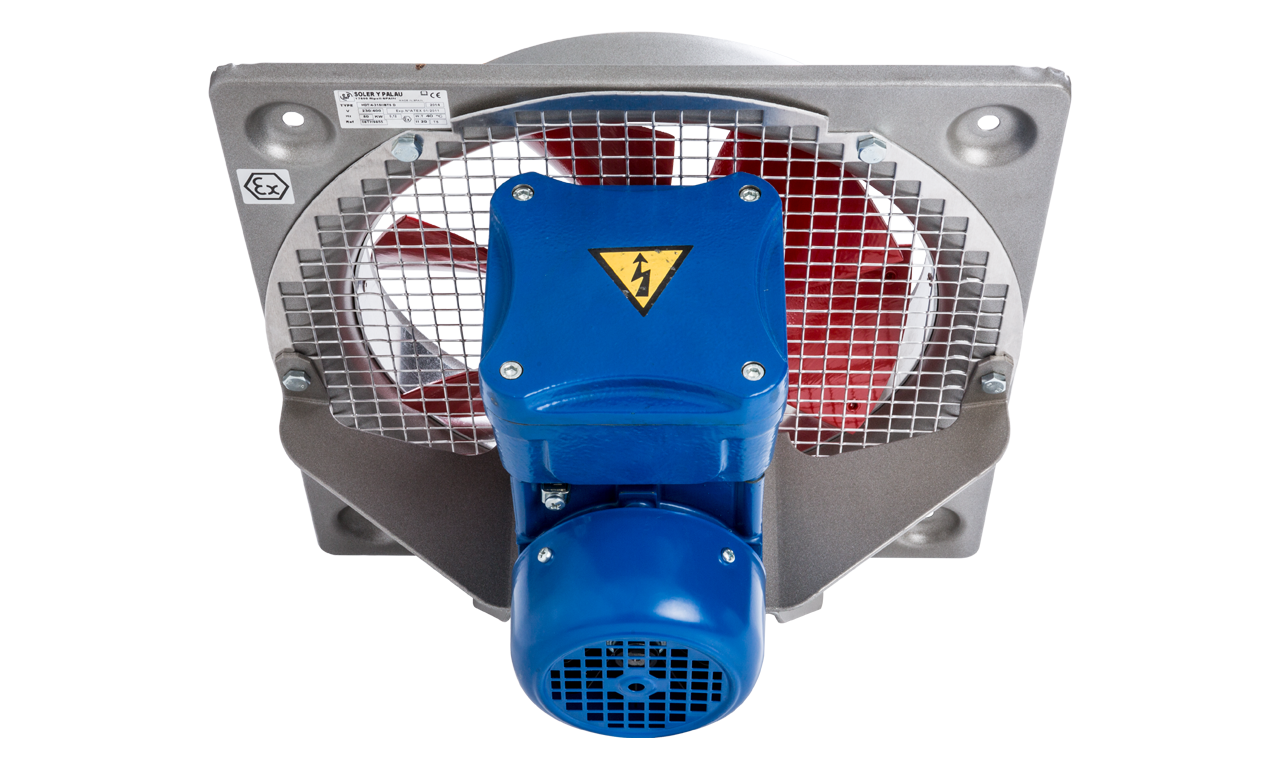

Motor
Tüm motorlar IP55 korumalı, F yalıtımlı ve ömür boyu yağlanmış bilye rulmanlıdır.
Elektrik Girişi:
-Monofaze 230V -50Hz
-Trifaze 400V-50Hz
ATEX Yönergesine uygun alev-sızdırmaz güvenli (flame-proof) modeller.
Çalışma sıcaklıkları -20°C / +40³C arası.
-Standart monofaze motorlar:
Ex II2G EExd llBT3, T4 veya T5.
-Standart trifaze motorlar:
Ex II2G EExd llBT3 veya T5.
-İstek üzerine özel motorlar:
Ex EExd llCT4, T4 veya T5
Ex II3D Ex tD 125°C veya 135°C.
Ek bilgi
Standart hava akış yönü: A tipi yapılandırma (Motordan pervaneye).
Monofaze motorlarda kondansatör fan üzerinde değildir.
ATEX Yönergesine göre bu tip donanım ATEX alanı dışında veya ATEX özellikli elektrik kumanda panolarının içinde olmalıdır.
İstek üzerine
Hava akış yönü: B tipi yapılandırma
(Pervaneden motora).
